데비안 리눅스 시스템에 MRTG를 설치하는 방법

사전 준비: 웹 서버와 SNMP 패키지 설치

MRTG는 SNMP를 이용해 수집한 ① 데이터로 그래프를 그리고, ② 그래프를 그림 파일 형태로 만들어 준 다음, ③ 그림 파일을 볼 수 있는 웹 페이지를 생성한다. 그런고로 SNMP 통신을 확인할 수 있는 패키지와 웹 서버가 먼저 설치되어 있어야 한다.

웹 서버와 SNMP 패키지가 설치되어 있지 않다면 아래의 명령어를 입력해 설치를 진행한다. 본 글에서는 웹 서버로 Apache2를 사용한다.

뭔가가 좌라라락 올라가며 필요한 패키지들의 설치가 진행된다. 설치가 완료된 후 아래의 명령을 입력하면 Apache2 서비스가 바로 실행되며, 시스템을 다시 부팅할 때도 자동으로 실행되도록 설정된다.

sudo systemctl start apache2
	sudo systemctl enable apache2

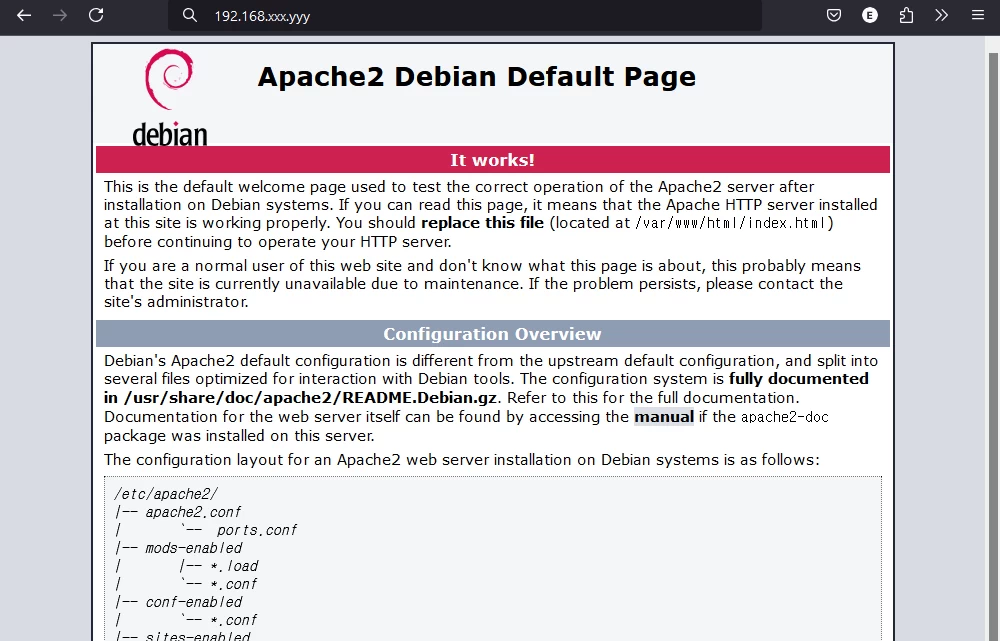

웹 서버까지 제대로 활성화되었는지 확인하기 위해 외부의 PC에서 웹 브라우저를 열어 데비안 리눅스 시스템의 IP 주소를 입력해 본다. Apache2 웹 서버가 정상적으로 동작하고 있고 방화벽 설정에 문제가 없다면 아래와 같은 기본 화면이 나타날 것이다.

MRTG 패키지 설치

아래의 명령어를 입력해 MRTG 패키지를 설치한다.

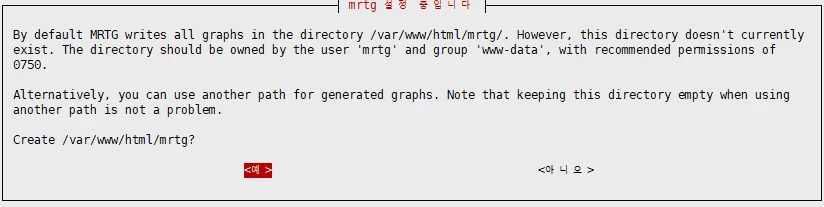

여느 APT 패키지와 마찬가지로 설치가 진행되다가 뭔가를 물어보는 창이 나타난다. MRTG가 그래프와 웹 페이지를 저장할 기본 작업 디렉토리인 /var/www/html/mrtg가 존재하지 않으니 새로 만들겠느냐고 물어보는 창이다. 그냥 디렉토리 생성에 동의해 주면 되겠다.

선택을 완료하면 창에서 빠져나와 남은 패키지를 다운로드받고 설치를 계속하게 된다.

SNMP 에이전트 통신 확인

SNMP에서는 데이터를 제공하는, 즉 모니터의 대상이 되는 놈을 에이전트(Agent), 반대로 데이터를 수집하는, 즉 MRTG와 같은 모니터 시스템을 매니저(Manager)라고 부른다. 지금 MRTG를 설치하고 있는 데비안 리눅스 시스템은 매니저이고, 값을 가지고 올 타겟 시스템은 에이전트이다.

SNMP 명령줄 도구의 설치가 끝났으니 타겟과의 통신을 확인해 볼 차례이다. SNMP 타겟 장비의 OID 목록을 가지고 올 수 있는 snmpwalk 명령을 이용해 타겟이 되는 에이전트에 접근해 보자.

snmpwalk

SNMP를 이용해 가지고 올 수 있는 OID가 뭐뭐 있는지 한 번 뒤져보렴

-v 1

SNMPv1을 사용한다.

-c public

사용할 커뮤니티 이름으로 public을 사용한다.

192.168.xxx.yyy

타겟 에이전트의 IP 주소를 지정한다.

에이전트 시스템의 설정이 정상적으로 이루어졌고 방화벽 등의 통신에 문제가 없다면 타겟 에이전트에서 제공하는 OID 목록과 데이터가 표시된다. 본 예에서는 SNMPv1과 public 커뮤니티를 사용했지만, 실제 운영 환경에서는 적어도 SNMPv2c를 사용하고 인증과 암호화가 필요하다면 SNMPv3를 사용하는 것을 권장한다.

snmpwalk에 대한 자세한 설명은 SNMP OID의 의미와 SNMPWALK 사용 방법을 참고하기 바란다.

cfgmaker를 이용한 mrtg.cfg 생성

mrtg.cfg는 MRTG의 설정 파일이다. 현재 데비안 13(Trixie)의 MRTG 패키지는 기본 설정 파일인 /etc/mrtg/mrtg.cfg를 함께 설치하지만, 이 파일에는 우리가 모니터할 타겟 장비의 설정이 들어 있지 않다. 또한 구 버전의 데비안은 기본 설정 파일이 없다.

따라서 설정을 처음부터 한 줄 한 줄 작성하거나 수정해야 하는데, 그 작업을 대신해 주는 프로그램이 cfgmaker이다. 우리는 이 프로그램이 타겟 장비에서 수집한 인터페이스를 바탕으로 생성한 mrtg.cfg를 적당히 수정해 사용하면 된다. 기존 설정 파일이 존재한다면 cfgmaker를 실행하기 전에 별도로 백업해 두는 것이 좋다.

한 가지 기억해야 하는 것은 데비안의 버전과 MRTG 패키지 구성에 따라 mrtg.cfg의 경로가 다를 수 있다는 것이다. 현재 데비안 패키지는 /etc/mrtg/mrtg.cfg를 사용하고 구 버전의 데비안 패키지는 /etc/mrtg.cfg를 사용한다. 본 글에서는 구 버전을 기준으로 설명한다.

다음과 같이 cfgmaker를 실행한다. 사용자 권한에 따라 명령 실행 방법에 약간의 차이가 있다.

사용자 권한에 따른 bash 사용 여부를 제외하면 명령어와 각각의 파라미터는 다음과 같은 의미를 가지고 있다.

cfgmaker

MRTG 설정 파일을 생성한다.

public@192.168.xxx.yyy

타겟의 IP 주소는 192.168.xxx.yyy이고, 커뮤니티 이름은 public이다.

>

명령의 출력 결과를 화면에 표시하지 않고 지정한 파일에 저장하는 출력 리디렉션 연산자이다.

/etc/mrtg.cfg

생성된 설정을 저장할 파일의 경로이다.

mrtg.cfg 편집

cfgmaker는 타겟 에이전트에서 사용할 만한 OID 목록을 전부 긁어온다. 때문에 필요한 항목만 골라 설정을 수정해 주어야 한다. 이를 위해서는 mrtg.cfg 파일의 작성 방법과 타겟 장비의 OID를 알고 있어야 한다.

지금은 설치해 보는 게 목적인 만큼, 생성된 파일을 그대로 사용하기로 한다.

indexmaker를 이용한 웹 페이지 생성

MRTG는 결과를 웹 서버를 통해 볼 수 있도록 해 준다고 했다. MRTG가 생성한 각각의 그래프 페이지를 한 곳에서 확인하려면 그래프 목록을 모아 놓은 인덱스 페이지를 만들어 주어야 한다. 앞에서 cfgmaker를 통해 작성한 mrtg.cfg를 바탕으로 이 인덱스 페이지를 생성하는 프로그램이 indexmaker라는 놈이다.

indexmaker를 실행하기 전에 /var/www/html/mrtg 디렉토리가 생성되어 있는지 다시 한 번 확인한 다음, 아래의 명령을 실행해 준다.

사용자 권한에 따른 bash 사용 여부를 제외하면 명령어와 각각의 파라미터는 다음과 같은 의미를 가지고 있다.

indexmaker

MRTG 그래프의 링크를 모아 놓은 HTML 인덱스 페이지를 생성한다.

/etc/mrtg.cfg

인덱스 페이지를 생성할 때 참고할 MRTG 설정 파일이다.

>

명령의 출력 결과를 지정한 파일에 저장하는 출력 리디렉션 연산자이다.

/var/www/html/mrtg/index.html

출력할 인덱스 페이지 파일의 경로와 이름

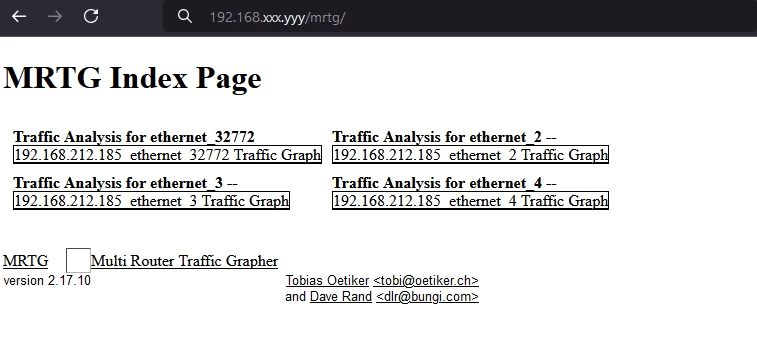

별다른 오류 메시지가 나타나지 않고 프롬프트가 떨어지면 인덱스메이커가 정상적으로 작동했다는 뜻이다. 웹 브라우저로 MRTG 루트를 열어 보면 생성된 인덱스 페이지가 보일 것이다.

아직 아무런 데이터도 수집하지 않았고 그래프도 그려 둔 것이 없으므로, 인터페이스 항목만 표시되고 그래프 이미지가 나타나지 않는 것이 정상이다. 인덱스 페이지 자체가 열리지 않는다면 indexmaker의 출력 경로를 확인해야 한다.

MRTG 실행

이제 실행을 위한 준비가 다 끝났다. 다음 명령을 입력해 MRTG를 실행한다.

아래는 본 필자가 시험 당시 LANG=C를 소문자 LANG=c로 잘못 입력해 실행했던 실제 기록이다. 이 때문에 MRTG의 초기 로그 파일 경고와 함께 Perl의 로케일 경고도 표시되었다.

newuser@debian:~$ sudo env LANG=c /usr/bin/mrtg /etc/mrtg.cfg
2024-11-21 13:19:26, Rateup WARNING: /usr/bin/rateup could not read the primary log file for 192.168.xxx.yyy_ethernet_32772
2024-11-21 13:19:26, Rateup WARNING: /usr/bin/rateup The backup log file for 192.168.xxx.yyy_ethernet_32772 was invalid as well
2024-11-21 13:19:26, Rateup WARNING: /usr/bin/rateup Can't rename 192.168.xxx.yyy_ethernet_32772.log to 192.168.xxx.yyy_ethernet_32772.old updating log file
...(중략)...
2024-11-21 13:19:26, Rateup WARNING: /usr/bin/rateup could not read the primary log file for 192.168.xxx.yyy_ethernet_4
2024-11-21 13:19:26, Rateup WARNING: /usr/bin/rateup The backup log file for 192.168.xxx.yyy_ethernet_4 was invalid as well
2024-11-21 13:19:26, Rateup WARNING: /usr/bin/rateup Can't rename 192.168.xxx.yyy_ethernet_4.log to 192.168.xxx.yyy_ethernet_4.old updating log file
newuser@debian:~$

기대를 가지고 엔터를 쳤지만 Rateup WARNING이라는 경고가 잔뜩 올라온다. 이는 최초에 MRTG가 실행하면서 기존 데이터를 읽어오는 과정에서 파일이 없기 때문에 발생하는 에러 메시지이다. 마음 편하게 다시 한 번 같은 명령을 실행해 보면, 그 많았던 경고가 사라진 것을 볼 수 있다.

newuser@debian:~$ sudo env LANG=C /usr/bin/mrtg /etc/mrtg.cfg
newuser@debian:~$

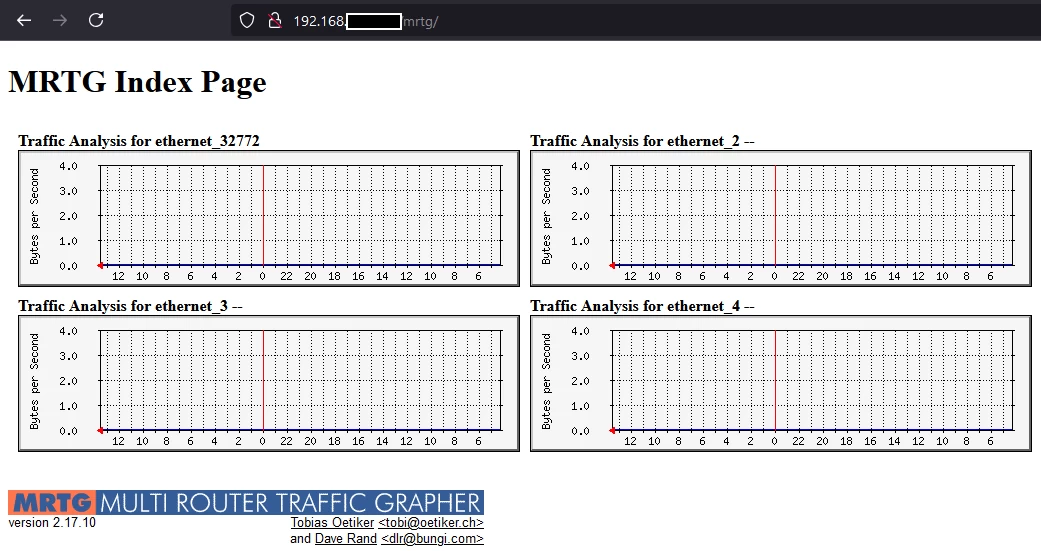

이제 다시 웹 브라우저를 통해 MRTG 페이지에 접근해 보면 다음과 같은 그래프가 나타난다.

드디어 뭔가 그럴듯해 보이는 창이 나타났다! 예제의 그림에는 본 필자가 시험용으로 사용하고 있는 Windows PC의 랜카드들이 보이고 있다. 본 필자의 시험 환경에서는 cfgmaker가 에이전트의 인터페이스를 제대로 구분하지 못한 관계로 네 개 모두 같은 그래프가 표시되고 있다.

cron 등록

MRTG는 한 번 실행되고 끝나는 프로그램이므로, 에이전트의 데이터를 계속 수집하려면 일정한 간격으로 반복해서 실행해 주어야 한다. 일반적으로 사용하는 수집 간격은 5분이다. 자동 실행을 등록하는 여러 방법이 있으나, 본 예에서는 cron을 사용하도록 하겠다.

만약 mrtg.service를 사용하고 있거나 mrtg.cfg에 RunAsDaemon: Yes가 설정되어 있다면 cron 작업을 중복해서 등록하면 안 된다.

아래의 내용을 복사해 넣은 뒤 저장해 준다.

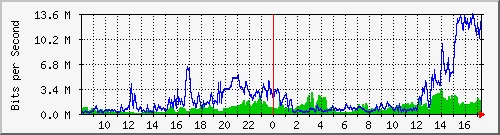

이제 cron을 통해 MRTG가 5분마다 실행된다. MRTG는 실행될 때마다 SNMP 에이전트의 OID를 조회하고 값을 읽어온다. 네트워크 트래픽과 같은 카운터 유형의 데이터는 이전에 읽은 값과 현재 값의 차이를 이용해 전송률을 계산한 다음 그래프를 업데이트한다.

MRTG 동작 확인

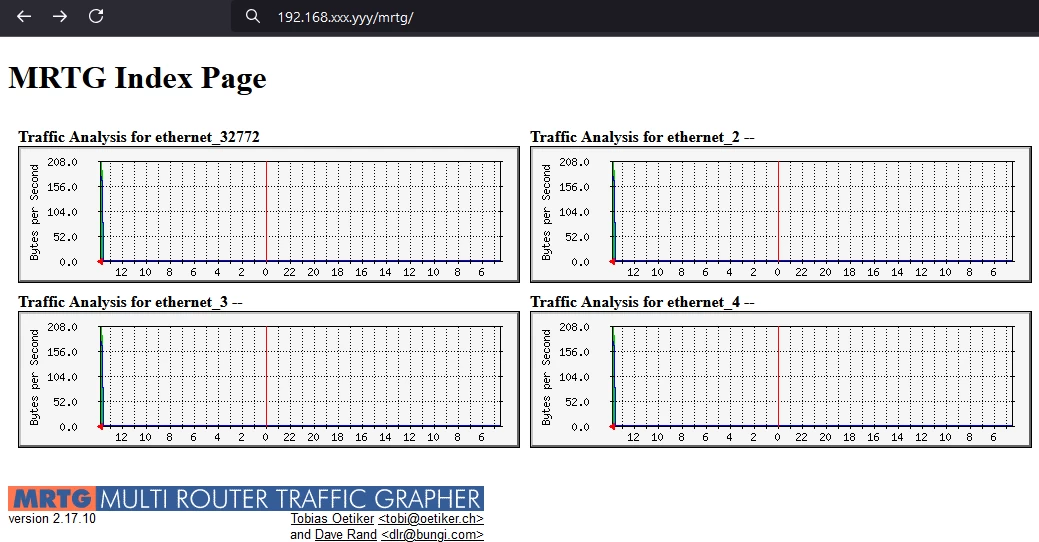

약 10분 정도가 흐른 뒤 웹 페이지를 다시 한 번 갱신해 본다. 5분 간격으로 실행되는 MRTG가 값을 두 차례 이상 수집했고 그동안 네트워크 트래픽이 발생했다면 그래프에 변화가 생겼을 것이다.

그래프의 왼쪽 구석에 조그마한 녹색이나 파란색 영역이 보이면 MRTG가 정상적으로 데이터를 수집하며 그래프를 그리고 있는 것이다. 네트워크 트래픽이 발생하지 않았다면 그래프가 계속 0으로 표시될 수 있으므로, 이 경우에는 타겟 장비에서 실제로 통신을 발생시킨 다음 다시 확인해 본다. 축하한다! 데비안 리눅스에 MRTG를 성공적으로 설치했다!
