소프트웨어 RAID 인텔 RSTe 설정 방법과 특징

Intel RST와 RSTe의 차이

일반 PC에서 사용하는 Intel RST와 서버·워크스테이션에서 사용하는 Intel RSTe는 모두 인텔 플랫폼의 저장장치 관리 기술이지만 약간의 차이가 있다.

표의 내용은 두 제품군의 일반적인 차이를 정리한 것이다. 실제로 사용할 수 있는 인터페이스와 RAID 레벨은 메인보드의 칩셋과 컨트롤러 구성에 따라 달라진다. 특히 SAS 지원은 모든 RSTe 시스템에서 제공되는 기능은 아니다.

소프트웨어 기반 RAID의 성능과 안정성은?

이처럼 Intel RSTe는 경제성과 편의성을 함께 제공하는 실용적인 RAID 솔루션이다. 지원하는 플랫폼을 가지고 있다면, 별도의 RAID 카드를 추가하지 않고도 필요한 스토리지 구성을 만들어 볼 수 있다.

하지만 하드웨어 기반 RAID와는 차이가 있다는 것을 알고 사용해야 한다. 본 필자는 하드웨어 기반 RAID나 운영체제에서 구성한 소프트웨어 RAID에서는 문제가 생기는 경우를 거의 보지 못했지만, Intel RSTe 기반 RAID에서는 문제가 생기는 것을 상당히 자주 경험한 바 있다.

본 필자는 OS 디스크에 RSTe로 생성한 RAID 1 볼륨을 사용하는 경우가 많다. 그런데 별다른 원인 없이 RAID 1 볼륨이 Degraded 상태로 바뀌었다가, 재동기화를 거쳐 정상 상태로 돌아오는 모습을 종종 봐 왔다. 특히 CPU 사용률이 항상 90% 정도를 유지하는 시스템들에서는 1년에 두세 차례씩 이러한 문제가 발생하기도 한다.

본 필자가 정확한 발생 원인까지 분석한 것은 아니다. CPU 사용률이 높았다는 사실만으로 그것이 원인이라고 단정할 수도 없다. 다만 본 필자의 경험상 RSTe와 같은 펌웨어 기반 RAID와 하드웨어 기반 RAID 사이에 분명한 안정성의 차이가 있다 정도는 확실히 말할 수 있다.

성능 또한 마냥 좋다고만은 할 수 없다. 본 필자의 서버 중 하드웨어 RAID를 사용하는 서버와 소프트웨어 RAID를 사용하는 서버 사이에는 전송 속도에 큰 차이가 있었다. 물론 서버의 사양과 디스크 구성 등이 다르므로, 이 차이를 전부 RAID 방식 때문이라고 할 수는 없지만, 특히 대규모 입출력이 발생할 때는 소프트웨어 RAID를 사용하는 서버에서 병목 현상이 매번 나타난다.

따라서 본 필자는 일반 가정에서 사용하거나 운영체제용 RAID 1 볼륨을 구성하는 정도라면 모를까, 대규모 스토리지를 Intel RSTe로 운영하는 것은 재고할 여지가 있다고 생각한다. 구성 비용과 편의성만 볼 것이 아니라, 실제 작업량을 걸어 성능을 확인하고 장기간 운영하면서 상태를 살펴볼 필요가 있다.

Step 1. Intel RSTe 설정 화면 진입

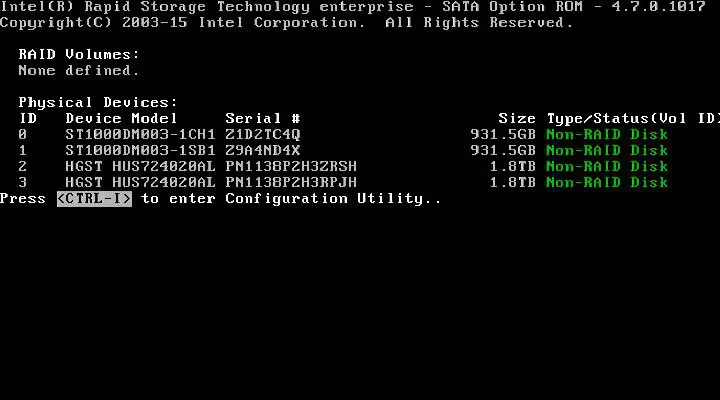

PC 전원을 켜고 POST 화면을 살펴보면, 아래와 같이 Intel(R) Rapid Storage Technology 어쩌구 저쩌구 하는 문구와 함께 Press CTRL-I to enter Configuration Utility라는 안내가 나타난다. 이 순간을 놓치지 말고 Ctrl + I 키를 누르면 Intel RSTe Option ROM 설정 화면으로 진입한다. (본 필자는 그냥 PC를 켜자마자 연타할 것을 추천한다..)

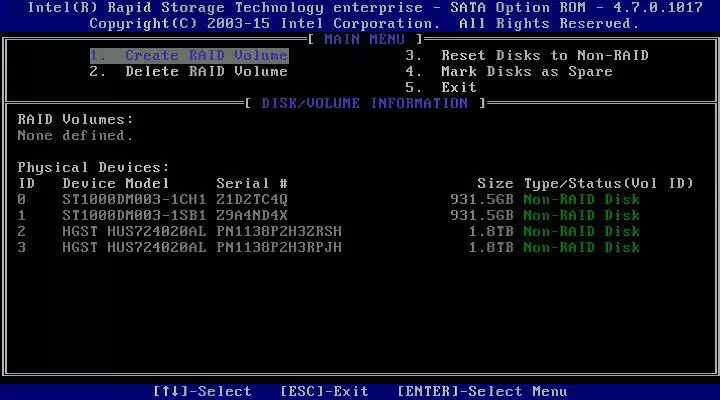

정상적으로 진입하면 아래와 같은 Intel RSTe 메인 메뉴가 나타난다. 아직 RAID를 구성하지 않은 상태이므로 RAID Volumes에는 None defined.가 표시되고, 아래의 물리 디스크 네 개는 모두 Non-RAID Disk 상태로 표시된다.

메인 메뉴에는 다섯 개의 항목이 있으며, 각 용도는 다음과 같다.

Create RAID Volume

선택한 디스크를 이용해 새로운 RAID 볼륨을 생성한다.

Delete RAID Volume

기존 RAID 볼륨을 삭제한다.

Reset Disks to Non-RAID

선택한 디스크를 RAID 구성에서 제거하고, RAID 정보를 초기화해 일반 디스크 상태로 되돌린다.

Mark Disks as Spare

선택한 디스크를 RAID 장애 발생 시 재구성에 사용할 예비 디스크인 스페어(Spare)로 지정한다.

Exit

설정 유틸리티에서 빠져나간다.

Step 2. RAID 1 볼륨 생성

먼저 RAID 1 볼륨을 생성한다. RAID 1은 두 디스크에 동일한 데이터를 기록하는 미러 구성으로, 디스크 한 개에 문제가 발생해도 나머지 디스크의 데이터를 사용할 수 있다.

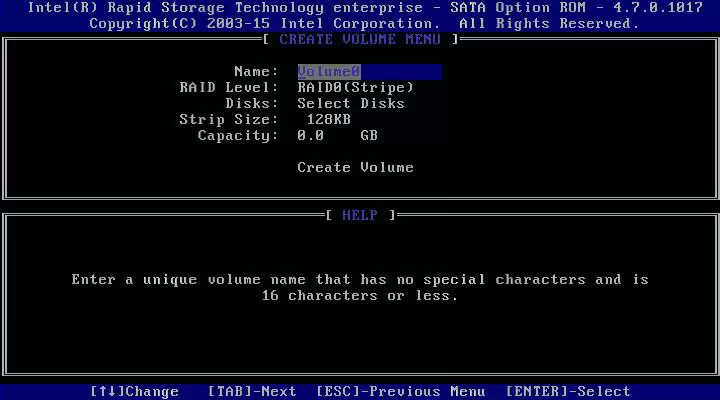

메인 메뉴에서 1. Create RAID Volume을 선택하고 Enter 키를 누르면 CREATE VOLUME MENU로 진입한다.

이 화면에서 설정할 수 있는 항목은 다음과 같다. Tab 키로 항목을 이동하고, 화살표 키(↑ ↓)와 Enter 키로 값을 선택한다.

Name

RAID 볼륨의 이름을 지정한다. 나중에 다른 볼륨과 구분할 수 있도록 용도를 알아볼 수 있는 이름을 붙이는 것이 좋다.

RAID Level

사용할 RAID 레벨을 선택한다.

Disks

RAID 구성에 사용할 멤버 디스크를 선택한다.

Strip Size

데이터를 여러 디스크에 나누어 기록하는 단위 크기를 설정한다. RAID 1에서는 사용하지 않는다.

Capacity

생성할 RAID 볼륨의 최종 저장 용량

1. 볼륨 이름과 RAID 레벨 설정

   Name에 OS용 볼륨임을 알아볼 수 있는 이름을 입력한다. 본 예제에서는 OSVolRaid1을 사용한다. 이어서 RAID Level로 이동해 RAID1(Mirror)를 선택한다.

2. 멤버 디스크 선택

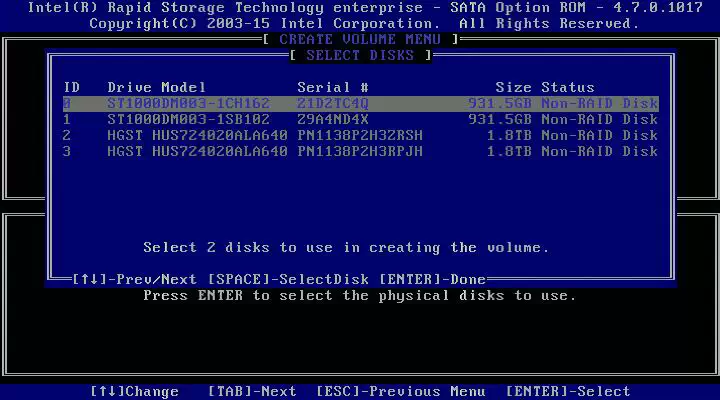

   Disks 항목에서 Enter 키를 누르면 디스크 선택 화면이 나타난다. 아래 화면에는 연결된 디스크 네 개가 모두 Non-RAID Disk 상태로 표시되어 있다.

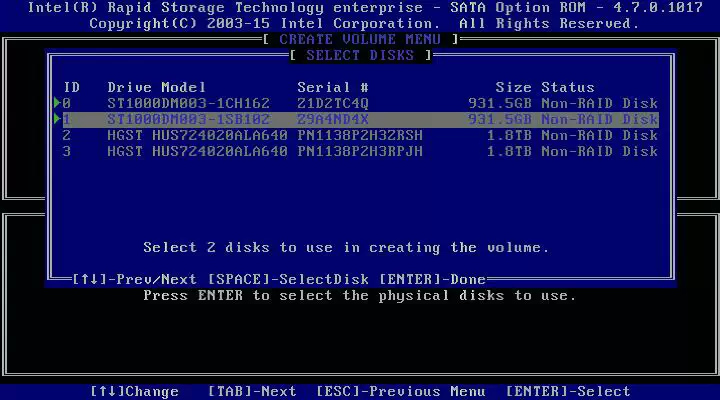

   화살표 키(↑ ↓)로 사용할 디스크에 이동한 뒤 Space 키를 누르면 선택 표시가 나타난다. 본 예제에서는 Seagate의 1TB 하드디스크 두 개를 선택한다. 선택을 마쳤으면 Enter 키를 눌러 적용한다.

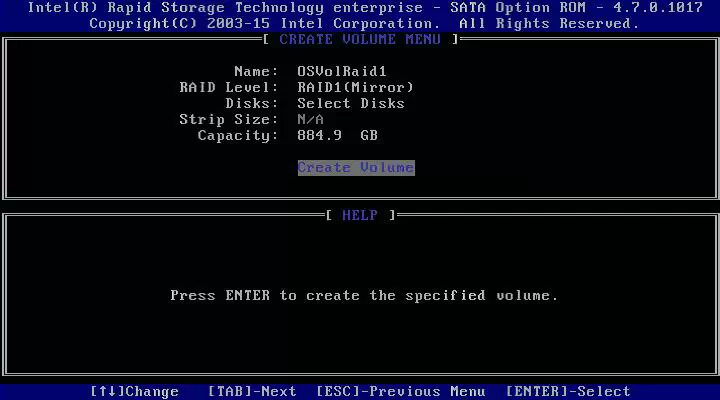

3. 용량 확인과 볼륨 생성

   RAID 1은 두 디스크에 동일한 데이터를 기록하므로 Strip Size는 N/A로 표시된다. Capacity의 용량을 확인한 뒤, 가장 아래의 Create Volume으로 이동해 Enter 키를 누른다.



4. 생성 확인

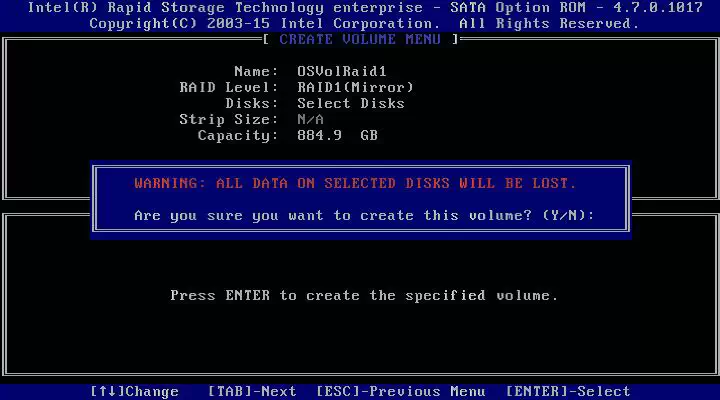

   ALL DATA ON SELECTED DISKS WILL BE LOST라는 경고 메시지가 나타난다. 새로운 RAID 볼륨을 생성하면 선택한 디스크의 기존 데이터를 잃게 된다는 뜻이다. 선택한 디스크와 보관할 데이터가 없는지 확인했다면, 과감하게 Y를 눌러 진행한다.

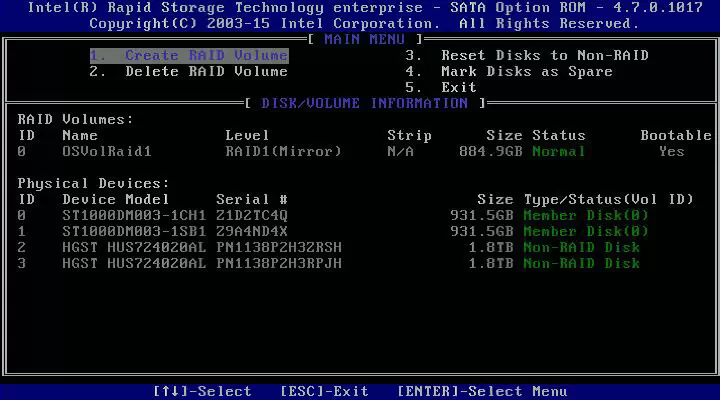

5. 생성 결과 확인

   메인 메뉴로 돌아오면 RAID Volumes에 RAID1(Mirror) 볼륨이 추가되고, 상태가 Normal로 표시된다. 아래의 물리 디스크 목록에서도 선택한 두 디스크가 Member Disk로 바뀐 것을 확인할 수 있다. 나머지 두 디스크는 다음 단계에서 사용할 것이므로 Non-RAID Disk 상태로 남아 있다.



Step 3. 데이터용 RAID 0 볼륨 생성

이번에는 남은 디스크 두 개로 RAID 0 볼륨을 생성한다. RAID 0은 데이터를 여러 디스크에 나누어 기록하는 스트라이핑 구성이다. 디스크 고장에 대비하는 중복 저장 기능은 없으므로, 편집용 Scratch Disk나 임시 데이터처럼 처리 성능이 필요하면서 원본을 별도로 보관할 수 있는 용도에 활용할 수 있다.

1. 볼륨 이름과 RAID 레벨 설정

   메인 메뉴에서 다시 Create RAID Volume을 선택한다. Name에는 본 예제의 데이터용 볼륨 이름인 RAIDVOL을 입력하고, RAID Level은 RAID0(Stripe)로 설정한다.

2. 멤버 디스크 선택

   Disks에서 앞서 RAID 1에 사용하지 않은 나머지 두 디스크를 선택한다. 선택 방법은 앞의 RAID 1과 동일하다. 본 예제에서는 HGST의 2TB 하드디스크 두 개를 사용한다.

   동일 용량·동일 모델의 디스크를 사용하는 편이 구성과 관리에 편리하다. 용량이 다른 디스크를 묶으면 이 구성에서는 가장 작은 디스크의 용량을 기준으로 사용 가능한 볼륨 용량이 결정된다.

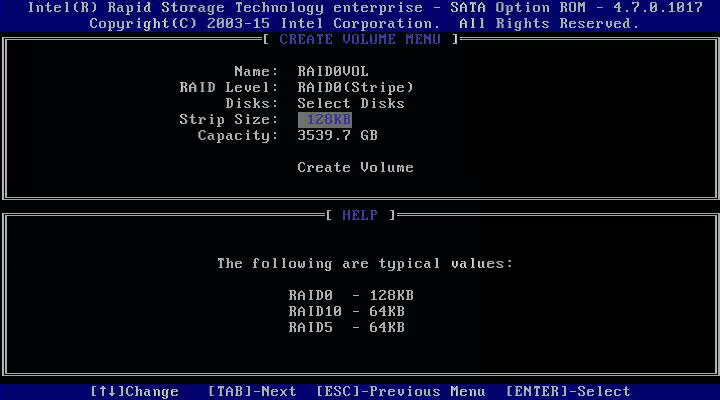

3. Strip Size 설정

   RAID 0에서는 데이터를 여러 디스크로 나누어 기록하므로 Strip Size를 설정한다. 이 화면에서는 화살표 키(↑ ↓)로 4KB부터 128KB까지의 값 중 하나를 선택할 수 있으며, 본 예제에서는 128KB를 사용한다.



   Strip Size는 디스크에 데이터를 나누어 기록하는 단위이며, 파일시스템의 클러스터 크기와는 별개이다. 값에 따라 입출력 성능이 달라질 수 있지만, 작은 값이나 큰 값 중 어느 쪽이 언제나 빠른 것은 아니다. 처음 구성한다면 기본값을 사용하고, 특정 작업에 맞춰 조정할 때는 실제 작업으로 성능을 비교해 보는 편이 좋다.

4. 볼륨 용량 확인

   Capacity에서 생성할 볼륨의 용량을 확인한다. 같은 용량의 디스크 두 개를 모두 사용하는 RAID 0이라면 두 디스크의 용량을 합쳐 사용할 수 있다. 본 예제에서도 남은 두 디스크의 공간을 데이터용 볼륨에 사용한다.

5. 볼륨 생성과 확인

   Create Volume으로 이동해 Enter 키를 누른다. 앞서 RAID 1을 생성할 때와 마찬가지로 ALL DATA ON SELECTED DISKS WILL BE LOST라는 경고가 나타난다. 선택한 디스크를 확인하고 진행해도 괜찮다면 Y를 누른다.

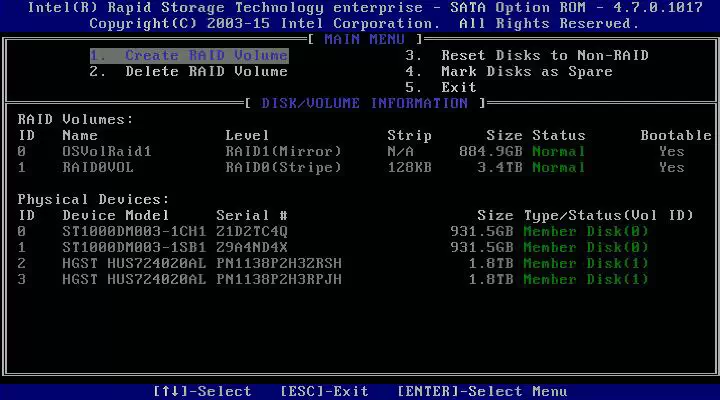

6. 생성 결과 확인

   메인 메뉴의 RAID Volumes에 기존 RAID 1과 새로 만든 RAID 0 볼륨이 함께 표시된다. 두 볼륨의 상태가 모두 Normal이고, 물리 디스크 네 개가 각각 해당 볼륨의 Member Disk로 표시되는지 확인한다.



이것으로 OS용 RAID 1과 데이터용 RAID 0 볼륨의 생성이 끝났다. 이후 해당 RAID 드라이버가 준비된 운영체제에서는 두 볼륨을 각각 하나의 디스크로 사용할 수 있다.

Step 4. 설정 종료와 RAID 볼륨 사용

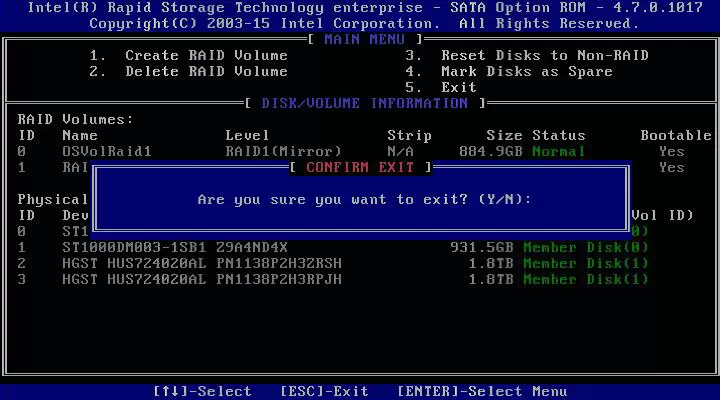

RAID 볼륨 생성이 끝났으면 메인 메뉴에서 Exit를 선택한다. 아래와 같이 종료 여부를 묻는 창이 나타나면 Y를 눌러 Intel RSTe 설정 화면에서 빠져나온다.

이제 운영체제를 설치하려면 설치 USB 등으로 부팅한다. 설치 프로그램에 해당 RAID 드라이버가 준비되어 있다면, 앞서 생성한 OS용 RAID 1과 데이터용 RAID 0 볼륨이 각각 하나의 디스크처럼 표시된다. 볼륨이 보이지 않는다면 설치 화면의 드라이버 불러오기 기능을 이용해 해당 시스템에 맞는 RSTe 드라이버를 추가한다.

운영체제는 OS용 RAID 1 볼륨에 설치하고, 데이터용 RAID 0 볼륨은 운영체제 설치 후 디스크 관리 도구에서 초기화하고 포맷해 사용하면 된다. 설치 대상을 선택할 때는 두 볼륨의 용량을 확인해 서로 바뀌지 않도록 한다.
